☑️ DRA 자동객체순서

기본명령어 : zDRaworderAuto

단축명령어 : dra

---

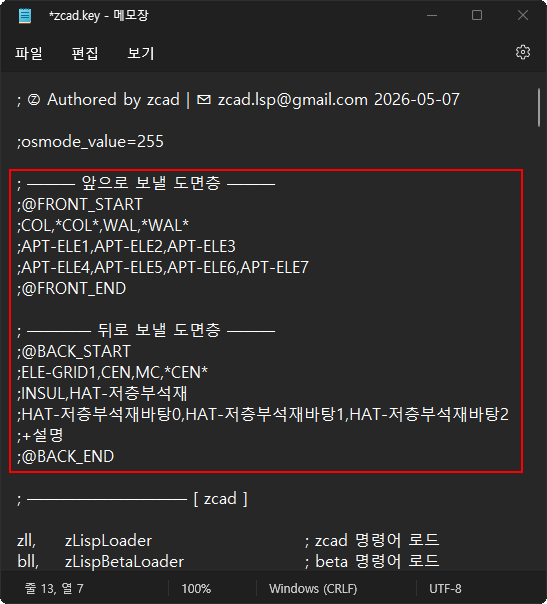

📄zcad.key 메모장으로 열린 상태



화면에 표현되는 객체순서(draworder) 도면층, 문자, 패턴으로 정의한다.

도면층 순서 관리는 📄zcad.key에서 관리할수 있다.

관리하는 규칙은 파란색 부분은 제일 위에 있는 도면층이 제일 앞으로, 붉은색 부분은 제일 아래 있는 도면층이 제일 뒤로 설정된다.

도면층과 별도로 모든 문자는 제일 위, 모든 해치패턴은 제일 아래로 설정된다.

📄zcad.key내의 첫 글자 ; 는 단축키와 구분하기 위함으로 삭제하지 않는다.



; ――― 앞으로 보낼 도면층 ―――

;@FRONT_START

;COL,*COL*,WAL,*WAL*

;APT-ELE1,APT-ELE2,APT-ELE3

;APT-ELE4,APT-ELE5,APT-ELE6,APT-ELE7

;@FRONT_END



; ―――― 뒤로 보낼 도면층 ―――

;@BACK_START

;ELE-GRID1,CEN,MC,*CEN*

;INSUL,HAT-저층부석재

;HAT-저층부석재바탕0,HAT-저층부석재바탕1,HAT-저층부석재바탕2

;+설명

;@BACK_END

---

2026-05-20 도면층관리를 zcad.key에 분리 적용

2026-04-13 신규작성
